绝对压力包

概述

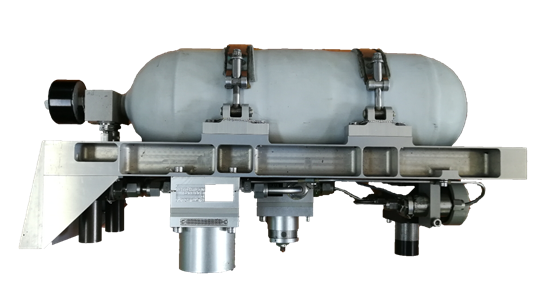

       绝对压力包由氮气瓶、充气组件、压力表、电磁开关阀、减压阀、差动压力调节阀、绝对压力调节阀、安全阀等主要部件组成。各组成部件、管路和接头等集成安装在一个固定支架上。绝对压力包工作时，飞机系统给28V电磁开关阀通电打开，氮气瓶流出高压空气首先经减压阀减压，再分别经差动压力调节阀和绝对压力调节阀精确调节后，通过差动压力管路和绝对压力管路给雷达系统充填氮气。

主要技术指标

•氮气瓶的容积：2.7L

•氮气瓶工作压力：20.4MPa

•电磁阀供电电压：28VDC

•绝对压力管路：绝对压力管路出口压力为（113.763.45）kPa（绝压），最大流速不小于8.0升/分钟； 绝对压力管路要有超压泄放，保证压力不超过117.2 kPa（绝压）；在所有环境压力下，泄放流速最大值为3.0L/min

•差动压力管路：差动压力管路出口压力为（17.23.45）kPa（表压），最大流速不小于16.0升/分钟；差动压力管路要有压力泄放，以便压力不超过32.75 kPa（表压），在所有环境压力下，泄放流速最大值为3.0L/min

•在（-20.686.89）kPa（表压）环境压力下进行负差动压力泄放,最大流速不小于1.0L/min
